電力變壓器剩磁治理技術對比：從傳統方法到復合電流法的應用實踐

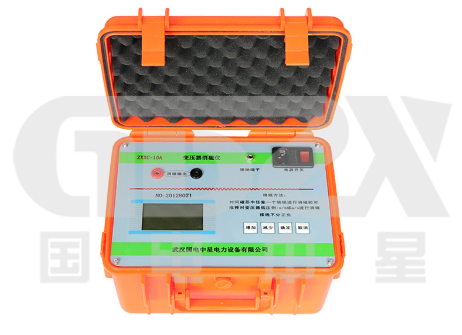

在電力系統運維中，大型電力變壓器投運前或檢修后，其鐵芯中殘留的剩磁是影響設備安全穩定運行的關鍵隱患之一。剩磁可能引發較大的勵磁涌流，導致變壓器合閘失敗、繼電保護誤動、繞組機械應力異常等問題，進而影響設備壽命與電網可靠性。因此，高效、可靠的消磁技術成為現場試驗與投運準備的重要環節。本文將以 ZXXC-10A 電力變壓器消磁分析儀 為例，對比分析其采用的技術路線與傳統消磁方法，供相關技術人員參考。

一、 剩磁成因與影響：為何必須專項處理？

變壓器在進行直流電阻測試、空載試驗或遭受短路沖擊后，鐵芯中易產生剩磁。傳統上，對剩磁的重視程度不足，常依賴變壓器空載合閘或帶載運行中自然衰減，但這種方法耗時長且效果不確定，尤其對高電壓、大容量變壓器（如330kV及以上）風險較高。

主要影響包括：

●   勵磁涌流增大：可能導致合閘瞬間電流遠超額定值，引起保護跳閘。

●   機械振動加劇：涌流帶來的電動力可能引發電磁振動，長期影響繞組與絕緣結構。

●   試驗數據失真：剩磁可能影響后續電壓比、繞組變形等測試的準確性。

因此，投運前進行主動式、定量化消磁具有明確的工程意義。

二、 技術路線對比：從工頻交流衰減到復合電流法

1. 傳統消磁方法

●   工頻交流衰減法：通過向變壓器繞組注入工頻交流電流并逐漸減小至零，使鐵芯磁滯回線逐步收縮至原點。該方法設備簡單，但往往耗時長（常需30分鐘以上），且消磁效果受參數設置與操作經驗影響較大，難以量化評估。

●   直流反向去磁法：施加反向直流電流抵消剩磁，但操作復雜，控制不當可能引入新磁化，風險較高。

傳統方法普遍存在效率低、效果依賴經驗、難以驗證等問題。

2. ZXXC-10A 的技術特點：復合電流法

該儀器提出“復合電流法”作為核心技術路線，其特點體現在：

●   交直流變頻衰減：采用非單一頻率的電流激勵，通過算法控制電流幅值與頻率的復合變化，更有效地引導鐵芯磁狀態回歸中性點。

●   快速性與效果提升：將單次消磁時間從傳統的30分鐘大幅縮短至2-10分鐘（依模式而定），且單次消磁率可提升至90%以上。

●   量化檢測與閉環控制：內置16位AD采集與處理系統，可對剩磁狀態進行檢測與量化判斷，實現“檢測—消磁—驗證”自動化閉環，減少人為干預。

●   三相簡化操作：針對三相變壓器，僅需對其中一相進行消磁即可達到整體效果，大幅簡化接線與操作流程，提高現場工作效率。

技術對比優勢：相較于傳統方法，復合電流法在效率（時間）、效果（單次消磁率）和可操作性（一鍵自動化、單相消磁）上均有顯著提升，更適應現場高效作業需求。

三、 功能設計對比：從手動調節到智能模式化

●   傳統設備：多依賴手動調節電流與時間，缺乏標準化的作業流程與效果反饋，對人員技術要求高。

●   ZXXC-10A 的設計：

■   三種可選模式：強力模式（效果優先）、標準模式（平衡型）、快速模式（效率優先），適應不同現場需求。

■   進程可視化：消磁進程以百分比形式實時顯示，狀態清晰。

■   集成化設計：集消磁、檢測、分析于一體，結構緊湊（5kg），適合移動與現場使用。

四、 現場適用性對比

傳統消磁設備往往體積大、接線復雜，尤其適用于變電站或試驗室內固定場合。而ZXXC-10A注重現場適用性：

●   寬電壓適應：支持AC220V±20%輸入，適應現場電壓波動。

●   寬溫工作：-10℃~55℃的工作溫度范圍，滿足多數戶外環境。

●   輕便易攜：主機體積小、重量輕，方便在變電站、電廠等多地點流轉使用。

五、 總結與建議

ZXXC-10A 電力變壓器消磁分析儀 所代表的復合電流法技術路線，體現了電力測試設備向高效化、智能化、現場化的發展趨勢。其通過算法優化與閉環控制，較好地解決了傳統消磁方法中效率低、效果不確定、操作復雜等問題。

對于技術人員而言，在選擇消磁方案時，可重點關注以下幾點進行對比：

1.消磁原理：是否支持量化檢測與閉環反饋？

2.時間效率：能否滿足檢修窗口期要求？

3.操作簡便性：接線復雜度、是否需要三相同時處理？

4.適應性與便攜性：是否滿足現場環境與移動作業需求？

該儀器為大容量變壓器，特別是高電壓等級變壓器的剩磁治理提供了一種可靠、高效的現場解決方案，值得在要求嚴格的投運前試驗與檢修后恢復中予以考慮。隨著電網設備大型化與檢修節奏加快，此類高效消磁技術的重要性將日益凸顯。
