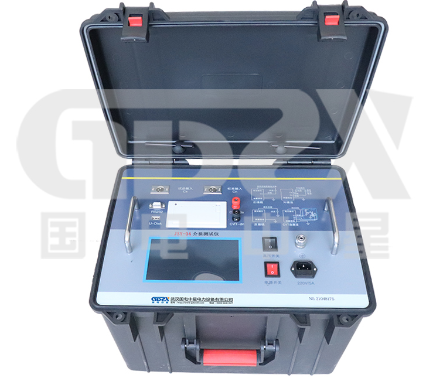

JSY-04全自動抗干擾介損測試儀在高壓設備絕緣診斷中的技術特點與應用分析

介損測量是評估高壓電氣設備絕緣狀態的關鍵手段之一，其結果直接影響設備運行可靠性判斷與檢修決策。傳統電橋法測量易受現場電磁干擾影響，操作繁瑣，難以適應變電站等復雜電磁環境下的快速測試需求。JSY-04全自動抗干擾介損測試儀采用變頻電源技術與數字信號處理相結合的設計思路，在抗干擾能力、自動化程度及功能集成方面具有一定特點，可為現場絕緣診斷提供一種可行的技術選擇。

一、核心技術機制：變頻測量與數字濾波

該儀器核心測量原理基于變頻電源技術與傅立葉變換數字濾波的結合。儀器內置可輸出45Hz/55Hz純正弦波的大功率開關電源，通過主動偏離工頻50Hz，有效抑制現場電磁耦合引起的干擾信號。同時，利用數字濾波算法對采集信號進行處理，進一步提升信噪比與測量穩定性，在強干擾環境下仍可保持較好的重復性與準確度。

二、主要功能設計與現場適用性

JSY-04在設計上注重功能集成與操作簡化，具備以下特點：

●   全自動測試流程：用戶選定測試模式后，儀器可自動完成升壓、測量、計算與結果存儲，減少人為干預。

●   多場景兼容：支持變壓器、互感器、套管、電容器、避雷器等常見設備的介損與電容測量，并具備CVT自激法測試功能，可測量C1、C2及總電容與介損。

●   反接線低壓屏蔽功能：適用于220kV CVT母線接地情況下的不拆線測試，提升現場工作效率。

●   數據管理與輸出：內置大容量存儲器，支持U盤導出，配備熱敏打印機，便于現場出具測試報告。

●   擴展性與安全性：支持外接高壓電源，具備接地檢測、過流保護與觸電保護等多重安全機制。

三、關鍵性能參數分析

從技術指標來看，該儀器在以下幾方面具備較好的工程適用性：

●   抗干擾能力：在200%工頻干擾下仍可保持標稱準確度，適用于變電站等強電磁環境。

●   寬范圍測量：電容量覆蓋3pF～30μF，介損分辨率達0.001%，可適應大多數高壓設備絕緣測試需求。

●   頻率可調：支持40–70Hz單頻及雙變頻模式，用戶可根據現場干擾情況靈活設置。

●   操作便捷性：采用全觸摸屏圖形界面，測試流程可視化，降低了對操作人員的技術依賴。

四、在絕緣診斷中的典型應用場景

該儀器適用于以下典型場景：

●   變電站預防性試驗：對互感器、套管等設備進行定期絕緣狀態監測。

●   CVT設備測試：支持自激法測量，無需拆除引線，提升測試安全性與效率。

●   油介質損耗測量：配合標準油杯，可用于絕緣油介損分析。

●   交流耐壓試驗輔助：可為PT、CT二次繞組及低壓系統提供耐壓測試支持。

五、總結

JSY-04全自動抗干擾介損測試儀通過變頻抗干擾、數字化處理與功能集成等技術手段，在保證測量穩定性的同時，提升了現場測試的便捷性與安全性。其設計體現了當前高壓測試設備向智能化、集成化發展的趨勢，適用于各類高壓電氣設備的絕緣狀態診斷與評估。技術人員在實際應用中，應結合設備類型、現場環境及測試要求，合理設置參數并嚴格執行安全操作規程，以確保測試結果的可靠性與人員設備安全。
